Avez-vous pensé à acquérir un matériel de localisation de canalisations ?

materiel-de-localisation-de-canalisations

Dédommagements financiers, atteinte à un réseau existant, mise en danger du personnel, perte de temps, atteinte à la réputation de votre entreprise, … Les risques associés à une excavation non maîtrisée sont innombrables.

Avant de mettre en place votre chantier, vous consultez les plans de récolement transmis par les prestataires de services (électricité, gaz, télécom, …) ou les collectivités territoriales. Mais comment être sûr de l’exactitude de ces cartographies fournies. Ont-elles été mises à jour ?

Les enjeux sont trop importants pour se contenter d’une évaluation visuelle. L’avenir et la pérennité de votre entreprise sont en jeu.

Le traçage d’un câble ou d’une conduite sont donc des étapes indispensables pour avoir une connaissance parfaite du sous-sol.

Sans elle, impossible d’entreprendre des travaux de terrassement en toute sérénité.

Découvrez dans cet article comment identifier un réseau souterrain avec fiabilité et avec rapidité grâce à notre matériel professionnel.

Un traçage et un repérage de réseau enfoui par détection magnétique.

La cartographie exacte de l’encombrement du sous-sol repose sur la détection d’ondes magnétiques.

La nature du réseau étudié conditionne la méthode de détection à employer et donc le matériel nécessaire.

2 cas de figure peuvent alors se présenter : le réseau est émissif ou non-émissif.

Le réseau est émissif.

C’est la situation la plus simple et uniquement possible lorsque le conduit analysé est métallique. Ces canalisations émettent naturellement des ondes magnétiques.

Comment ?

Les câbles présents portent un signal. Ce dernier peut être un courant de 50 Hz, un courant de radiofréquence (15 kHz ou 23 kHz) ou un courant de protection.

C’est ce signal qui génère un champ magnétique autour des canalisations.

Soyez vigilant ! La circulation de ce signal magnétique n’est possible que si les extrémités de la canalisation analysée sont mises à la terre.

On parle alors de détection passive.

Si le signal est trop faible, inadapté à votre détecteur ou inexistant, vous pouvez procéder à une détection active. À l’aide d’un générateur de fréquences, vous introduisez un signal, créé artificiellement, au câble qui vous intéresse.

Vous procédez alors à un couplage.

2 méthodes de couplage existent :

  • inductif.

Le générateur de fréquences, placé à proximité immédiate du câble ou de la canalisation étudié(e), lui transmet un signal. Très utile en cas de difficulté d’accès.

  • galvanique.

Les lignes étudiées sont faciles d’accès… Optez pour le couplage galvanique. Le câble ou la canalisation est alors relié(e) au générateur par une pince de couplage.

À noter : Vous ne souhaitez pas interrompre un service pendant une intervention. Le couplage avec une pince à induction est idéal pour l’étude d’un câble sous tension.

Couplage inductif, couplage galvanique ou couplage avec une pince à induction… Le signal injecté, munissez-vous d’un matériel de localisation de canalisations (un traceur ou un détecteur) pour le capter et cartographier minutieusement l’évolution souterraine d’un câble ou d’une canalisation.

Le réseau est non-émissif.

La canalisation est non métallique et ne peut donc émettre des ondes magnétiques. Vous devez y introduire un signal.

L’utilisation d’une aiguille détectable facilite le traçage et le repérage du réseau enfoui.

Cette aiguille, composée de fibres de verre et de cuivre, présente à une extrémité une sonde émettrice.

À l’autre extrémité, elle est branchée à un générateur de fréquences.

Des signaux, standardisés, se propagent le long de l’aiguille jusqu’à la sonde. Équipé de n’importe quel système de localisation, votre opérateur suit le tracé et détecte la position finale de cette sonde émettrice.

Idéal pour réaliser vos travaux d’excavation avec précision.

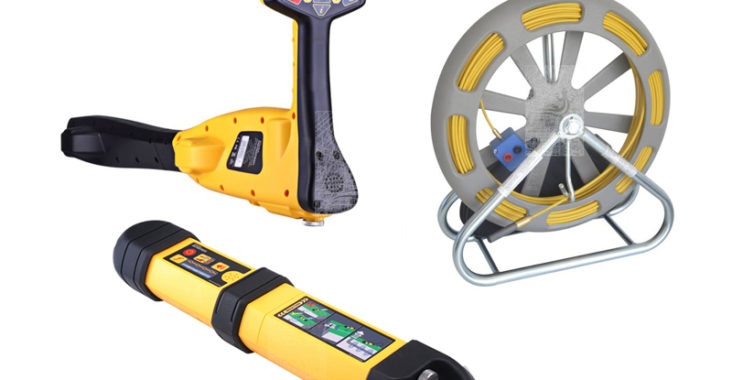

Quel matériel de localisation de canalisations Agm Tec ?

Chez Agm Tec, nous connaissons parfaitement les difficultés et les enjeux de cette opération délicate et chronophage.

Pour vous accompagner et favoriser une cartographie de réseau précise et rapide, nous vous proposons 3 outils qui facilitent le travail de vos opérateurs.

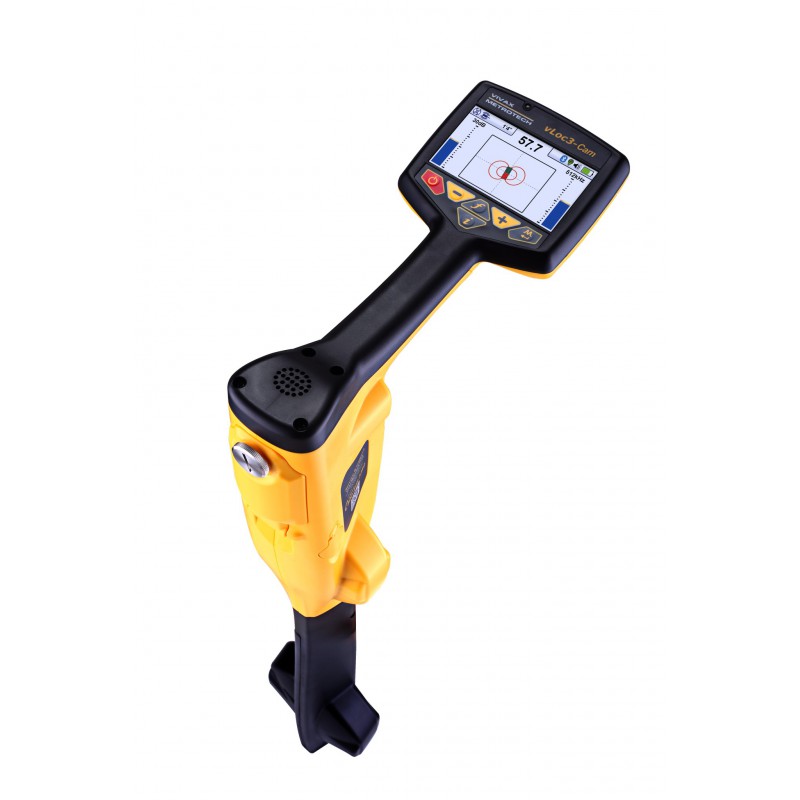

Le détecteur/ localisateur de sonde et de réseau VLOC 3 CAM.

vloc-3

Réseaux émissifs, réseaux non-émissifs. Quelle que soit la nature du circuit étudié, le VLOC 3 CAM capte un large éventail de fréquences :

  • 512 Hz, 640 Hz, 8,192 kHz, 9,82 kHz, 33 kHz et 83 kHz pour les sondes ;
  • 33kHz en détection active ;
  • 50/60 Hz en détection passive (10 Khz et 22,7 kHz pour les courants de radiofréquence).

Hyper ergonomique, intuitif et résistant, … Vous suivez le signal émis grâce à un compas affiché sur un écran de 10 cm de diagonale. Vous mesurez également l’intensité des ondes et leurs profondeurs.

Bref, l’outil idéal pour cartographier un réseau avec ou sans l’emploi d’une sonde.

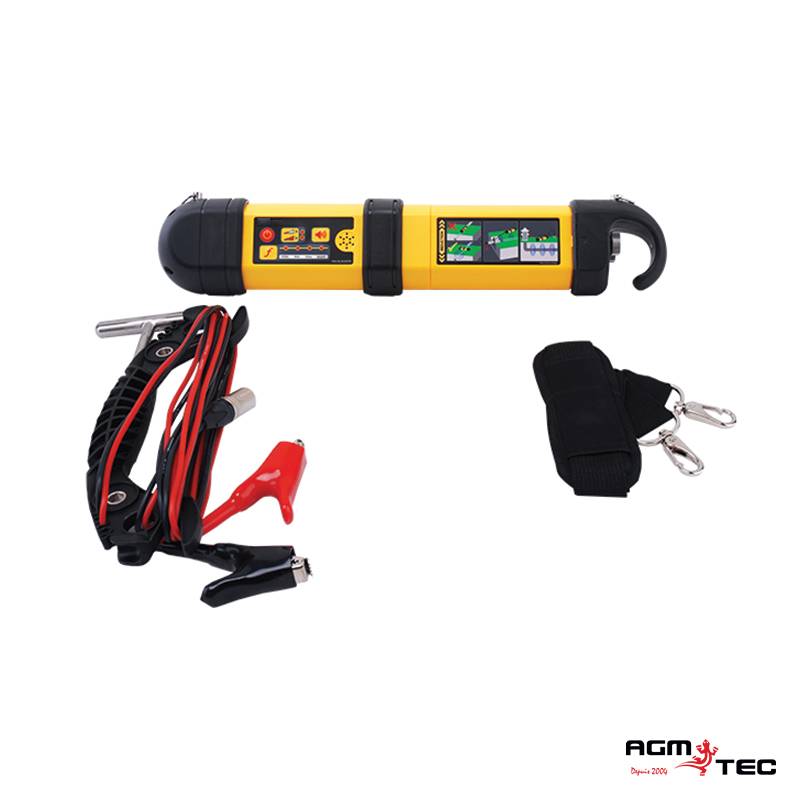

Le traceur TX1.

Il permet le traçage de réseaux de courte distance en détection passive ou active. Compact, léger et résistant, vos opérateurs le manient avec aisance, tracent les circuits avec précision.

tx1-tracage-de-reseaux

Indispensable si vous possédez le Vscan ou le Vloc.

Si le réseau est non-émissif (PE, PVC, …), il permet le repérage d’une aiguille détectable et de sa sonde émettrice.

Si le réseau est émissif, il localise le courant électrique qui circule sur la canalisation. Peu importe la méthode de détection employée (active ou passive).

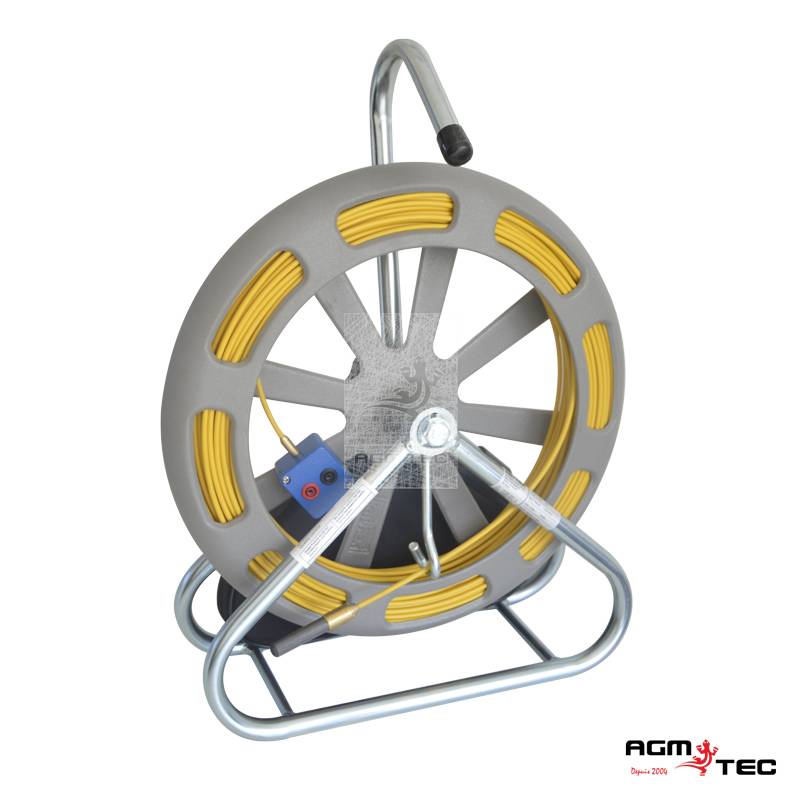

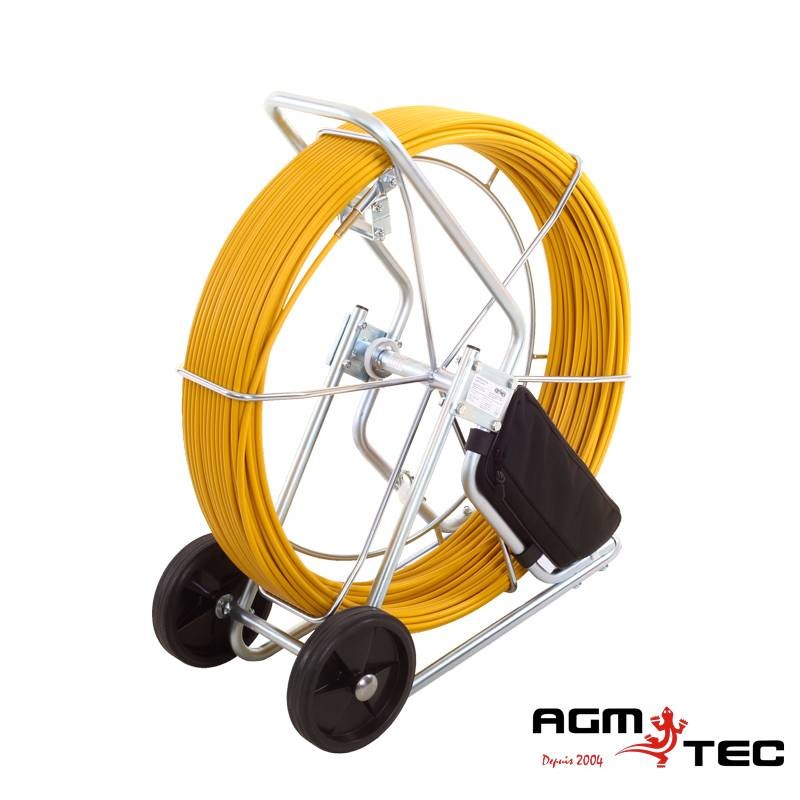

L’aiguille détectable Ø4.5 mm avec sonde.

aiguille-detectable

Couplée avec le localisateur de sonde VLOC 3 CAM ou le traceur TX1, elle permet la cartographie de réseaux non-émissifs.

Son jonc fin de 4,5 mm, sa souplesse, la solidité de sa sonde renforcée et sa grande longueur (de 50 à 80 mètres) favorisent le traçage des circuits les plus complexes (longs , dans des gaines étroites, avec des courbes, …).

Enroulée autour d’un touret portatif léger, solide et stable, vos opérateurs l’emploient avec  facilité sur tous vos lieux d’interventions.

Profitez d’un matériel de localisation de canalisations et de l’expertise du groupe.

Vous savez maintenant comment tracer et repérer un réseau enfoui qu’il soit émissif ou non. Cette tâche, auparavant complexe et chronophage, sera un jeu d’enfants si vous équipez vos opérateurs avec un matériel de pro.

Le détecteur/localisateur de sonde et de réseau VLOC 3 CAM, le traceur TX1 et l’aiguille détectable Ø4.5 mm avec sonde sont des systèmes de localisation qui répondent à toutes vos attentes et à toutes vos exigences.

Précis, ergonomiques, résistants… Vous réalisez vos travaux d’excavation avec une connaissance parfaite de l’encombrement du sous-sol.

Gain de temps, démonstration de savoir-faire, efficacité,… Vos clients apprécient la qualité de vos interventions, vous font confiance et vous recommandent. Parfait pour la pérennité de votre entreprise.

Envie d’en savoir plus ? Posez-nous toutes vos questions en commentaires ou faites-nous part de votre expérience client. Nous échangeons avec plaisir avec vous.
