Une caméra d'inspection de canalisation franchit un coude 90° lorsque la tête, le câble et la poussée sont adaptés à la géométrie du réseau. Le coude est le point de blocage le plus fréquent : c'est là que se joue la réussite du diagnostic. AGM TEC, fabricant français, conçoit ses caméras Tubicam, pour ce passage précis, avec les professionnels du terrain.
Pourquoi un coude 90° bloque la plupart des caméras d'inspection
Dans une canalisation droite, une caméra avance sans difficulté : le câble pousse, la tête glisse, l'image reste stable. Le coude 90° change tout. La trajectoire se brise, la tête doit pivoter, et le câble doit transmettre la poussée sans se plier ni se coincer contre la paroi.
Les blocages viennent rarement de la caméra seule. Ils viennent de la combinaison entre le rayon du coude, l'état interne du conduit (dépôts, racines, déformations) et la raideur du câble. Un câble trop souple se replie dans le coude ; un câble trop raide ne suit pas la courbe.
Pour un plombier, un syndic ou une collectivité, un coude non franchi signifie un diagnostic incomplet : on ne voit pas la suite du réseau, on ne localise pas l'origine du désordre. Le passage du coude est donc la condition d'un rapport exploitable.
- Rayon de courbure du coude trop serré pour la tête utilisée
- Câble inadapté : trop souple (flambage) ou trop raide (blocage)
- Dépôts, calcaire, graisses ou racines qui réduisent le passage utile
- Absence de poussée progressive ou d'orientation de la tête
Comment une caméra franchit un coude 90° : le principe mécanique
Le passage repose sur trois éléments qui travaillent ensemble : la tête de caméra, le câble et la manière de pousser. La tête doit rester compacte et guidée pour suivre la courbe. Le câble doit transmettre la poussée tout en acceptant la courbure. L'opérateur avance par petits mouvements, en laissant la tête trouver sa trajectoire.
Sur les gammes AGM TEC, cette mécanique est pensée dès la conception : têtes profilées, câbles semi-rigides, enrouleurs qui accompagnent la poussée. L'objectif n'est pas la vitesse, mais la régularité du passage et la stabilité de l'image une fois le coude franchi.

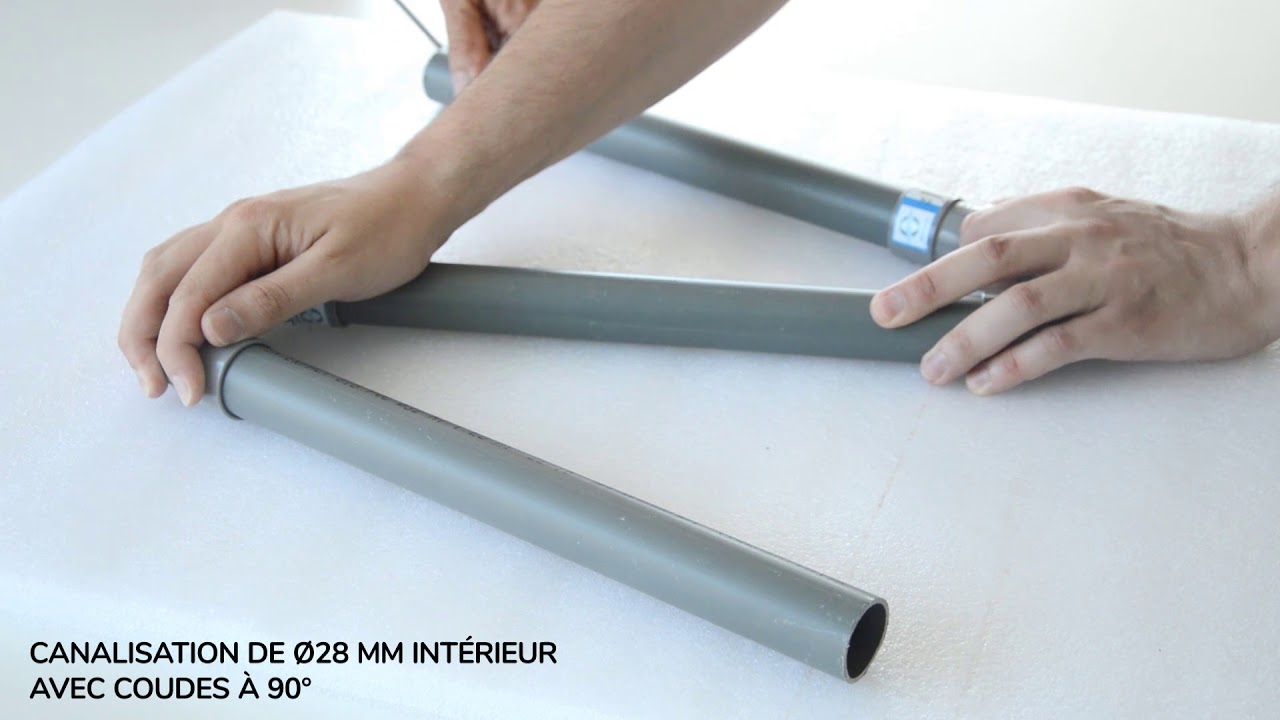

La vidéo ci-dessous montre concrètement le franchissement d'un coude en canalisation. Elle permet de visualiser le geste, la progressivité de la poussée et le comportement de la caméra dans la courbe.
Quels usages professionnels pour l'inspection en coude 90° ?
Le coude 90° se rencontre partout : réseaux d'eaux usées en habitat collectif, colonnes de chute, raccordements en voirie, gaines de ventilation, conduits techniques en bâtiment. Chaque contexte impose ses contraintes d'accès et de propreté.
Pour un plombier, l'enjeu est le diagnostic avant travaux : localiser un bouchon, un affaissement ou un raccord défectueux au-delà d'un coude. Pour un syndic, c'est disposer d'un rapport visuel exploitable pour engager une intervention. Pour une collectivité ou un bureau d'études, c'est documenter l'état d'un réseau avant réhabilitation.
Dans tous ces cas, la valeur de l'inspection tient à la capacité à aller au-delà du coude. Une caméra qui s'arrête au virage laisse la zone la plus critique sans image.
- Plombier : localiser l'origine d'un bouchon après un coude
- Syndic : obtenir un rapport visuel pour arbitrer des travaux
- Collectivité : documenter l'état d'un réseau avant réhabilitation
- Bureau d'études : vérifier la conformité et la géométrie des conduits
- Entreprise de ventilation : contrôler les gaines et leurs raccords
Choisir sa caméra canalisation : les critères qui comptent
Le choix d'une caméra d'inspection ne se résume pas à la résolution d'image. Pour le passage des coudes, ce sont les caractéristiques mécaniques qui font la différence : profil de la tête, comportement du câble, ergonomie de l'enrouleur.
Le tableau ci-dessous résume les points à vérifier avant de s'équiper. Il ne remplace pas un essai sur vos réseaux : les configurations varient selon les diamètres, les matériaux et l'état des conduits.
| Critère | Ce qu'il faut vérifier |
|---|---|
| Tête de caméra | Profil compact, guidage adapté aux courbes |
| Câble | Compromis entre souplesse et transmission de poussée |
| Enrouleur | Accompagne la poussée sans à-coups |
| Éclairage | Suffisant pour rester lisible après le coude |
| Retour vidéo | Image stable pendant la courbe |
AGM TEC, fabricant français spécialiste du passage des coudes
AGM TEC conçoit et fabrique en France des caméras d'inspection de canalisations et de conduits, avec ses gammes Tubicam, ainsi que des robots d'inspection. Le siège est à Bessières, en Haute-Garonne.
Cette position de fabricant permet d'adapter le matériel aux réalités du terrain : configurations de têtes, longueurs de câbles, accessoires. Les besoins des plombiers, syndics, collectivités, bureaux d'études et entreprises de TP ou de ventilation guident la conception.
Le passage des coudes 90° est un cas d'usage suivi de près, car il conditionne la qualité du diagnostic. Pour un projet précis, la configuration adaptée dépend de vos réseaux : diamètres, matériaux, état des conduits et accès. Un échange avec nos équipes permet de définir la solution correspondante.
