Un détecteur de canalisation localise une conduite enterrée sans l'ouvrir : il mesure le champ émis par une sonde ou un générateur, puis traduit cette mesure en position et en profondeur. Le vLoc3-Cam, récepteur distribué en France notamment par AGM TEC, applique ce principe aux réseaux que les appareils classiques ne voient pas — PVC, PEHD, grès, béton — en affichant le guidage et la profondeur sur un écran couleur.
Comment localise-t-on une canalisation enterrée sans creuser ?
Un détecteur de canalisation ne voit pas le sous-sol. Il mesure un champ magnétique émis par une source, puis convertit cette mesure en position. Deux familles de modes coexistent : les modes passifs, qui captent les champs déjà présents (réseaux électriques sous tension, signaux radio), et les modes actifs, où l'opérateur injecte lui-même un signal.
En mode actif, il existe deux façons de faire. Un générateur applique un signal sur un câble ou une conduite conductrice. Pour une canalisation non métallique — PVC, PEHD, grès, béton — on introduit une sonde émettrice dans la conduite. Le récepteur capte ce champ : la canalisation est alors repérée par l'axe de la sonde, depuis l'intérieur.

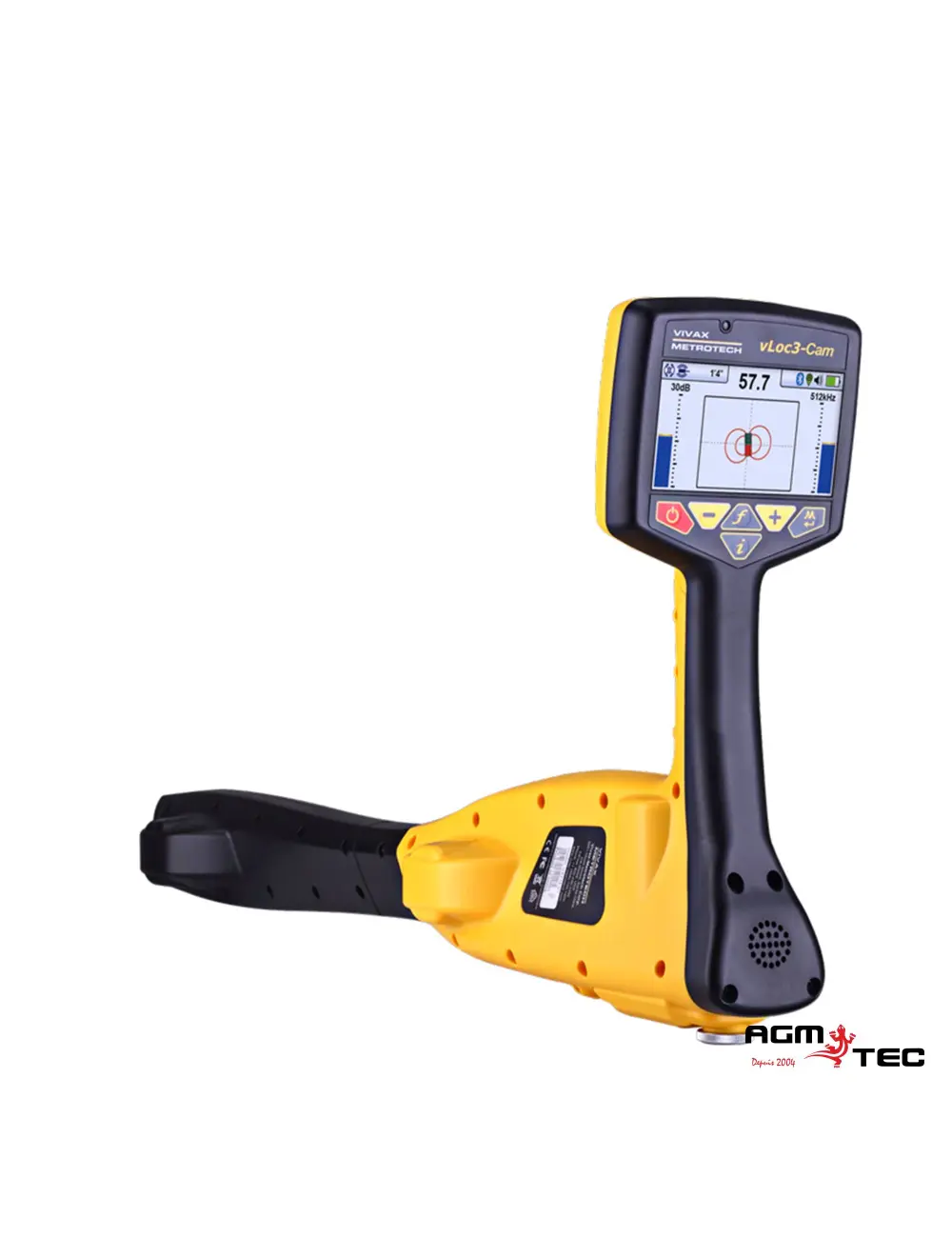

Le vLoc3-Cam est un récepteur conçu pour ce travail avec sonde. AGM TEC, concepteur français de caméras d'inspection de canalisations et de conduits (Tubicam, Verticam, Scopicam) basé à Bessières, en Haute-Garonne, le distribue en France. Sur la photo ci-dessous, l'écran affiche la cible de localisation, la fréquence active et le niveau de signal reçu.
Du signal sonore à l'écran : qu'est-ce que cela change sur le terrain ?
Sur un récepteur sonore classique, l'opérateur cherche le pic ou le creux du signal, règle le gain à la main, puis estime la profondeur par triangulation. La méthode fonctionne, mais elle demande de l'expérience, du temps et un environnement calme.
Un affichage graphique change le geste. Des flèches indiquent la direction à suivre, sans dépendre de l'orientation dans laquelle vous tenez l'appareil. À l'aplomb de la sonde, un repère se verrouille. La profondeur se lit directement à l'écran, sans calcul ni manipulation.
L'intérêt est double. Un opérateur moins expérimenté atteint plus vite un résultat exploitable. Et le relevé devient une information partageable : position et profondeur peuvent être notées, transmises et comparées d'une intervention à l'autre.
La vidéo ci-dessous présente l'appareil et son principe de guidage. Elle complète la photo : on y voit l'opérateur suivre la cible affichée plutôt qu'un signal sonore.
Pourquoi une canalisation en plastique reste invisible sans sonde ?
Le PVC, le PEHD, le grès et le béton ne conduisent pas le courant. Aucun générateur ne peut y injecter un signal, et les modes passifs ne les détectent pas davantage. Ces matériaux constituent pourtant l'essentiel des réseaux d'assainissement.
La solution cohérente consiste à faire entrer l'émetteur dans la conduite. Deux outils le permettent. La tête d'une caméra d'inspection équipée d'une sonde, comme celles des gammes Tubicam, dès lors que la canalisation est accessible. Ou une aiguille traçable en fibre de verre, avec un fil conducteur relié à un générateur, ou une micro-sonde en pointe.
La sonde matérialise le trajet réel de la canalisation depuis l'intérieur : un affaissement, un bouchon impénétrable ou un raccord borgne se repèrent à l'aplomb de la tête. Le choix de la fréquence compte. Une fréquence basse, de type 512 Hz, pénètre mieux les terres humides et les dalles épaisses ; les fréquences hautes conviennent davantage aux sols secs et aux passages étroits. Le résultat dépend toujours de la géologie et de la profondeur.
| Réseau à localiser | Méthode de repérage | Point de vigilance |
|---|---|---|
| Câble électrique ou télécom sous tension | Mode passif (détection des champs déjà présents) | Ne remplace ni les plans ni les DT / DICT |
| Conduite métallique (fonte, acier) | Mode actif avec générateur | Le couplage capacitif peut fausser la lecture en sol humide |
| Canalisation PVC, PEHD, grès ou béton | Sonde introduite par caméra ou par aiguille traçable | Nécessite un accès à la conduite |
| Conduite bouchée, affaissée ou raccord borgne | Sonde de caméra associée à l'inspection vidéo | La précision dépend de la position de la sonde sur la tête |
Distorsion magnétique : comment éviter de creuser à côté ?
En milieu urbain, les armatures du béton, les glissières métalliques, une conduite en fonte voisine ou une nappe d'eau déforment les lignes de champ. Un récepteur sans contrôle prend ce champ courbé pour la réalité et donne une position fausse. L'erreur se paie en découpe d'enrobé inutile.
Le vLoc3-Cam intègre un contrôle de la qualité du signal, qui alerte en cas de perturbation. C'est un indicateur utile, pas une garantie. Selon le diagnostic affiché, plusieurs réponses sont possibles : varier la fréquence, refaire un passage à 90°, recouper avec les plans, ou confirmer par un sondage manuel avant d'engager la pelle.
Retenez la limite : aucun appareil ne dispense d'une déclaration de travaux ni d'un relevé contradictoire sur place. Le détecteur accélère la vérification, il ne la remplace pas.
Ce que cela change dans l'organisation d'une intervention
Quelques règles simples sécurisent une opération de repérage avec sonde.
L'économie d'un repérage ne se mesure pas au temps passé sur l'appareil, mais à ce qu'il évite : une ouverture de voirie, une réfection de chaussée, un réseau endommagé. Le coût d'une découpe inutile, avec son terrassement et sa remise en état, se compare difficilement au coût d'un contrôle de position.
Le gain de temps dépend de facteurs qui ne relèvent pas du détecteur : l'état du réseau, l'accessibilité des regards, le délai d'obtention des plans, la nature du sol. Un repérage reste une opération de terrain, avec sa part d'incertitude.
Pour une collectivité, un syndic ou une entreprise de travaux publics, l'enjeu est le même : disposer d'une information de position fiable avant d'ouvrir, plutôt que d'une hypothèse après. AGM TEC accompagne ses clients sur le choix du matériel et sur son usage selon le type de réseau.
- Vérifiez d'abord que la canalisation est accessible : sans accès pour la sonde ou la caméra, le repérage par sonde est impossible.
- Consultez les plans (DT / DICT) avant le chantier, puis confirmez sur place à l'écran — jamais l'inverse.
- Notez la position et la profondeur relevées dans le dossier d'intervention : elles serviront à la prochaine fouille.
- Croisez deux fréquences lorsque le sol est chargé en métal ou en eau.
- Prévoyez un sondage manuel de confirmation avant le terrassement.
