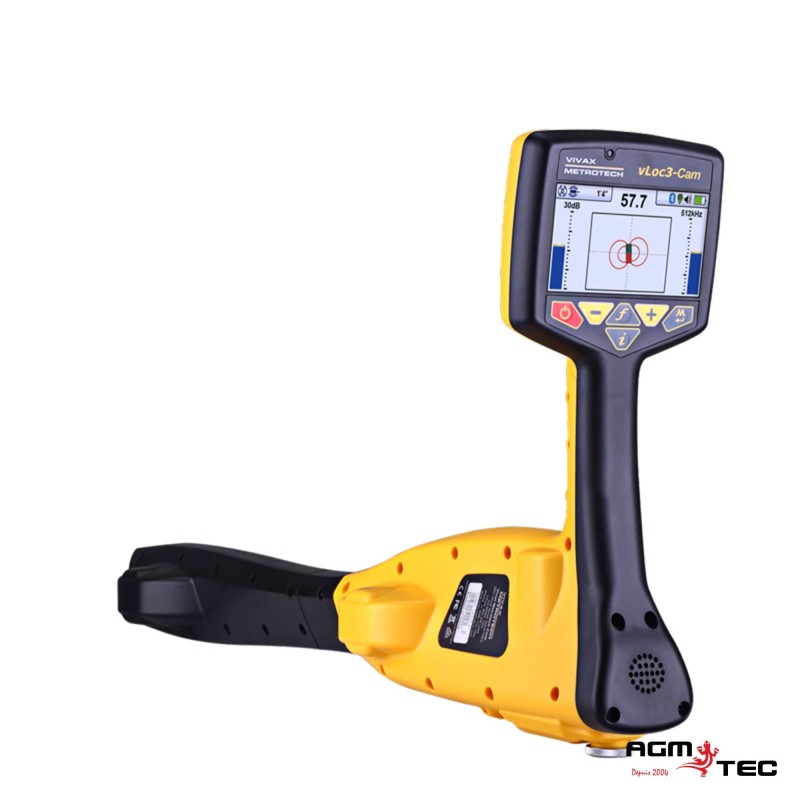

Un outil de mesure de profondeur de sonde sous terre est un localisateur de réseaux : il capte le champ électromagnétique émis par une sonde placée dans une canalisation ou un conduit, puis affiche la distance entre cette sonde et le sol. Le vLoc-3 Cam de Vivax-Metrotech, distribué par AGM TEC, fonctionne sur ce principe et s'utilise avant un terrassement, une réparation ou un relevé de réseau.
Qu'est-ce qu'un outil de mesure de profondeur de sonde sous terre ?
Le principe est simple à énoncer. Une sonde émettrice est introduite dans le conduit à localiser. Le récepteur, tenu au-dessus du tracé, capte ce signal et calcule la profondeur à partir de la position de ses antennes.
L'appareil se présente comme une canne : une antenne en partie basse, un écran en partie haute. L'opérateur lit une intensité de signal et une profondeur, puis marque le point au sol. Le vLoc-3 Cam appartient à cette famille de localisateurs de réseaux.
On rencontre ce type de matériel en assainissement, en eau potable, en gaz et en ventilation. Le plombier l'utilise pour retrouver un branchement, l'agent de collectivité pour vérifier un tracé avant travaux, le bureau d'études pour compléter un plan de réseau.
La mesure ne remplace pas un relevé topographique contradictoire. Elle donne une indication de profondeur à un point donné, dans les conditions du moment.
Comment se déroule une mesure de profondeur sur le terrain ?
La qualité du résultat dépend d'abord de la mise en place de la sonde. Si la sonde est mal engagée, inclinée ou arrêtée avant le point visé, la profondeur affichée correspond à autre chose que ce que vous cherchez.
Vient ensuite la lecture. Le récepteur doit rester vertical et à hauteur constante pendant le déplacement. Une canne penchée fausse l'interprétation du signal, même si l'écran affiche une valeur.
Enfin, on contrôle. Une mesure isolée se vérifie par une seconde mesure quelques mètres plus loin, sur le même tracé. Si les deux valeurs divergent nettement, il faut comprendre pourquoi avant de conclure.
- Engagez la sonde dans le conduit avec le matériel adapté au réseau.
- Déplacez le récepteur au-dessus du tracé jusqu'au signal maximal.
- Maintenez la canne verticale et à hauteur constante.
- Relevez la profondeur affichée et marquez le point au sol.
- Refaites la mesure plus loin pour vérifier la cohérence du tracé.
Pourquoi la profondeur mesurée varie-t-elle d'un point à l'autre ?
Un localisateur mesure un champ électromagnétique, pas une distance au mètre ruban. Tout ce qui perturbe ce champ perturbe la lecture : canalisations métalliques voisines, armatures de béton, grillages, rails, masses ferreuses enterrées.
La nature du sol compte aussi. Un sol sec, humide, argileux ou remblayé ne se comporte pas de la même façon. La présence d'une nappe ou d'un remblai récent modifie la réponse du récepteur.
L'orientation de la sonde et la position du récepteur jouent également. Une sonde couchée, un récepteur incliné ou une hauteur de canne qui change en cours de marche décalent la valeur affichée.
La bonne pratique consiste à multiplier les points de mesure, à croiser les informations avec les plans existants et à rester prudent sur l'interprétation. Selon le diagnostic, une vérification complémentaire peut être nécessaire avant de creuser.
Quels usages concrets pour les professionnels ?
L'outil sert d'abord à préparer une intervention. Connaître la profondeur approximative d'un réseau enterré permet de choisir la méthode d'excavation et de réduire le risque d'atteinte.
Il sert aussi à documenter. Un relevé de position et de profondeur complète un plan de réseau, un dossier de travaux ou un archivage de collectivité.
Les usages varient selon le métier, mais la logique reste la même : localiser, mesurer, noter, puis confronter au terrain.
| Métier | Ce que la mesure apporte |
|---|---|
| Plombier | Retrouver un branchement avant de creuser |
| Syndic ou gestionnaire | Localiser un regard ou un point de réseau pour le plan |
| Collectivité | Vérifier une profondeur avant travaux ou pour l'archivage |
| Entreprise de TP | Préparer une fouille en limitant le risque d'atteinte |
| Bureau d'études | Relever une position et une profondeur pour un dossier |
AGM TEC, concepteur et distributeur pour les professionnels du BTP
AGM TEC est un fabricant français basé à Bessières, en Haute-Garonne. L'entreprise conçoit et distribue du matériel d'inspection et de localisation destiné aux professionnels du BTP, de l'assainissement et de la ventilation.
Ses gammes couvrent les caméras d'inspection de canalisations et de conduits, avec les familles Tubicam, Verticam et Scopicam, ainsi que les robots d'inspection. Le localisateur de sondes complète cette offre pour les interventions où il faut connaître la profondeur d'un réseau.
Le matériel est proposé en plusieurs configurations, avec ou sans sacoche de transport et avec ou sans pack batterie, selon l'usage prévu. Le choix se fait en fonction du type de réseau et de la fréquence d'utilisation.
Pour un conseil sur une configuration ou une compatibilité, vous pouvez joindre AGM TEC au 05 61 42 90 63. Les informations produit et les actualités de la marque sont publiées sur agm-tec.fr.
- Caméras d'inspection de canalisations et de conduits.
- Robots d'inspection pour réseaux visitables.
- Localisateurs de réseaux et de sondes.
- Accompagnement technique et service après-vente.
