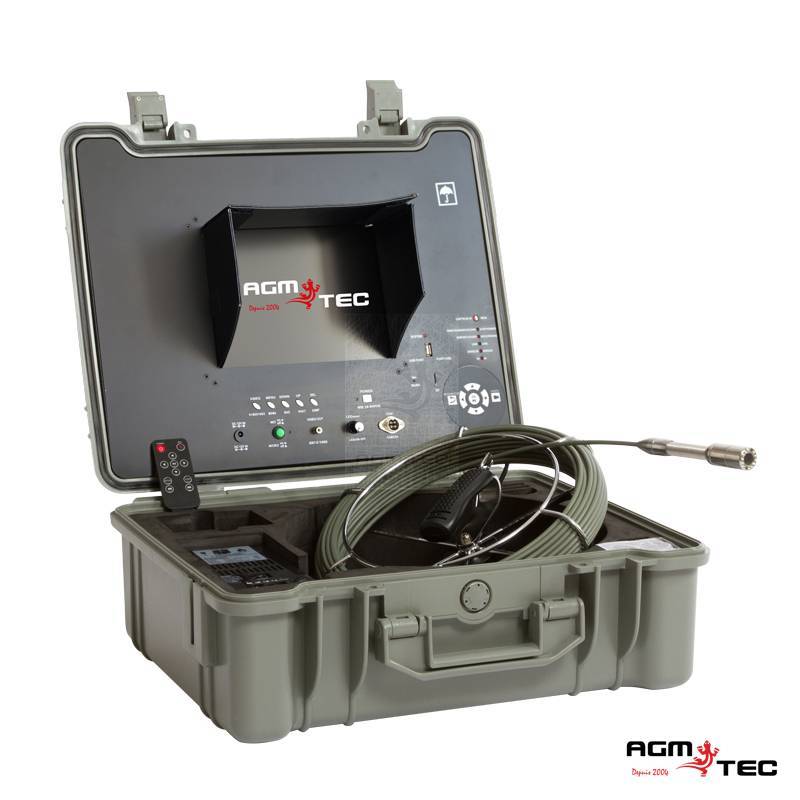

Tubicam® R23 HD — Caméra d’inspection de canalisation

Utilisation	Ø30 à 200 mm
Diamètre tête	Ø23 mm HD
Coudes 90°	Dès Ø50 mm
IP68	10 m (2 bars)

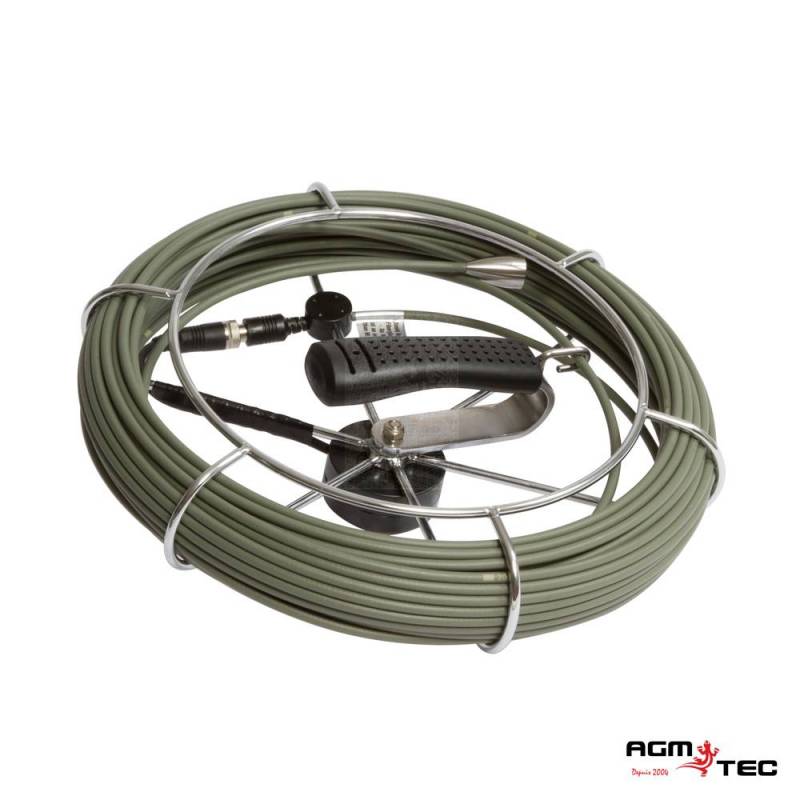

Longueur jonc	30 m ou 40 m
Diamètre jonc	Ø5,2 mm
Enregistreur	Photo / Vidéo
Commentaires	Audio / Écrit

Situation 1 : Diagnostic précis d'un encrassement calcaire dans un réseau PVC.

Pour un diagnostic précis à 99 % de l'avarie.

Situation 2 : Identification d'un tuyau PVC cassé / déboîté.

Pour une localisation et identification de la solution à apporter.

Usage Ø30 à 200 mm

L'outil polyvalent pour vos inspections de canalisations jusqu'à 40 m.

Localisable

Tête sondée (option) pour définir l'emplacement et la profondeur exacte depuis la surface.

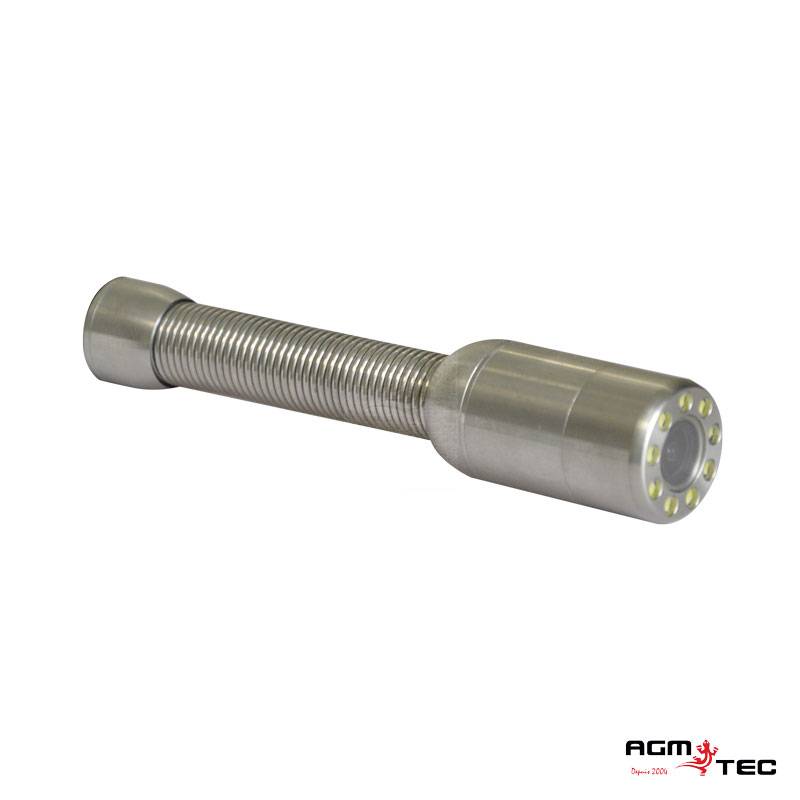

Objectif saphir

Verre avec traitement cristal saphir : une résistance extrême contre les rayures et l'abrasion.

Corps d'acier

Étanchéité totale IP68 jusqu'à 10 m (2 bars) pour des inspections en immersion.

Agile & dynamique

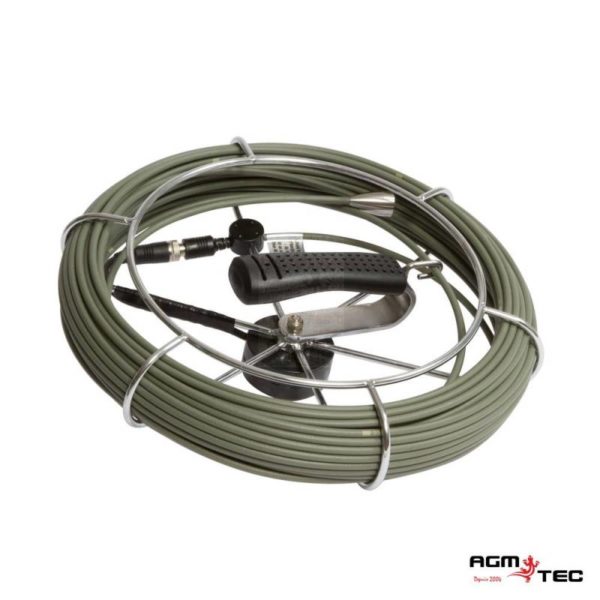

Jonc de Ø5,2 mm permettant de franchir les coudes à 90° dès Ø50 mm.

Des options pour une plus grande modularité

Votre Tubicam® R23 HD est conçue pour s'adapter à vos besoins et votre utilisation. Il vous suffit d'ajouter des options :

Expertise en radiodétection : la sonde 512 Hz

Évitez les travaux de terrassement inutiles grâce à la sonde de fréquence 512 Hz intégrée à la tête de la Tubicam R 23 mm. Ce dispositif de précision permet un diagnostic non destructif en localisant l'emplacement exact et la profondeur de l'anomalie directement depuis la surface.

Couplée à nos récepteurs professionnels, vous obtenez une traçabilité parfaite de vos réseaux (canalisations, branchements, regards).

Option vScan Standard Option vLoc 3 Cam (Expert)

Technologie Fil d'Eau (auto-nivelante)

Gardez toujours vos repères lors de l'inspection. La technologie Fil d'Eau (Auto-nivelante) maintient l'image d'aplomb, quel que soit l'angle de la tête de caméra.

En distinguant instantanément le haut du bas de la canalisation, vous gagnez en confort d'utilisation et facilitez l'analyse des anomalies (fissures, branchements, dépôts).

Odomètre / compteur métrique

Gagnez en précision lors de vos diagnostics grâce à l'odomètre numérique intégré. Cette fonctionnalité indispensable vous permet de connaître en temps réel la distance parcourue par la tête de caméra dans la canalisation.

La donnée métrique s'affiche instantanément sur votre écran de contrôle 10 pouces, vous permettant de localiser l'anomalie avec une précision centimétrique et de faciliter la rédaction de vos rapports d'inspection.

Porte-touret : confort & fluidité

Optimisez vos interventions avec notre porte-touret ergonomique, spécialement conçu pour se fixer directement sur votre mallette Tubicam. Ce dispositif libère les mains de l'opérateur, facilitant la manipulation du jonc et réduisant considérablement la fatigue sur le terrain.

Sa structure robuste assure une stabilité parfaite et un déroulage fluide, évitant les torsions et les blocages accidentels. C'est l'accessoire indispensable pour garantir une durabilité accrue de votre câble et une efficacité maximale lors d'utilisations intensives.

Compact et facile à transporter, il transforme votre équipement en une véritable station de diagnostic mobile et stable, même dans les conditions d'accès les plus difficiles.

Découvrir le porte-touret

Agilité & passage de coudes à 90°

La Tubicam® R23 HD combine puissance de poussée et agilité. Elle permet d'enchaîner les coudes à 90 degrés dès Ø50 mm — idéale pour les réseaux domestiques et professionnels de Ø30 à 200 mm.

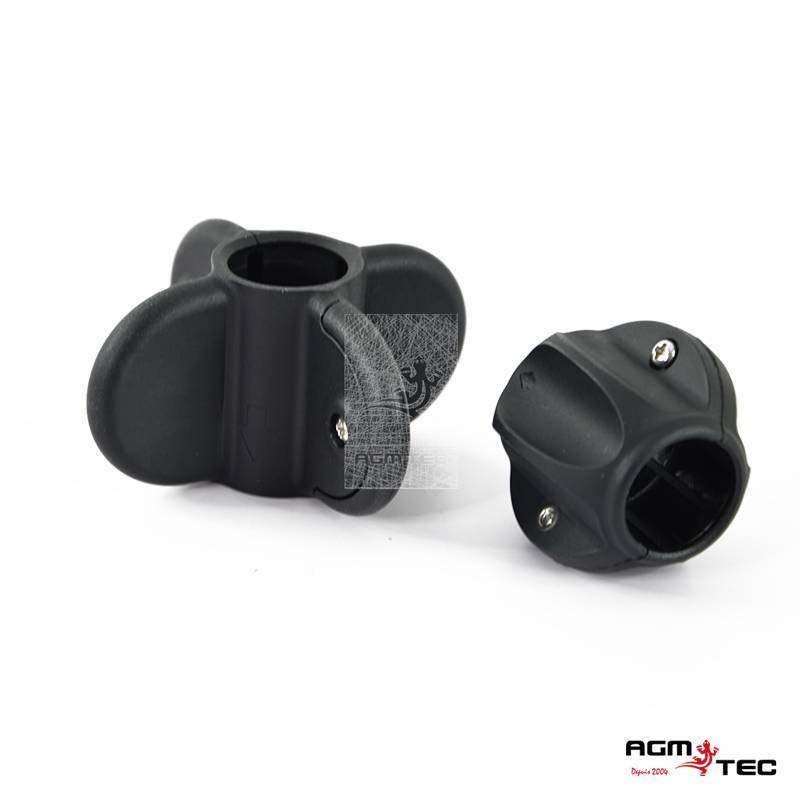

Les différentes formes des centreurs inclus vous permettent de pousser la caméra avec facilité et sans résistance. Avec sa tête de Ø23 mm et son jonc de Ø5,2 mm, elle explore efficacement vos canalisations jusqu'à 40 mètres.

Écran déporté WiFi & mobilité

Gagnez en liberté avec le WiFi intégré. L'image HD de l'inspection est dupliquée simultanément sur l'écran de la mallette et sur votre smartphone ou tablette via l'application dédiée.

Un atout majeur pour le travail collaboratif et le partage instantané des diagnostics — sans rester devant la régie.

Vous avez la possibilité d'équiper sur cette même régie, différentes tailles de caméras.

Consulter l'offre DUO

6 heures d'autonomie

contenues dans une batterie amovible rechargeable Li-Ion 6600 mAh.

Équipement inclus dans votre pack Tubicam®

Un kit complet d'inspection vidéo prêt à l'emploi pour vos réseaux de canalisations.

Mallette Tubicam® Jonc + Caméra R23 Batterie Li-Ion 6600 mAh Câble vidéo (1,5 m) Centreurs R23 Chargeur secteur Clé USB (32 Go)

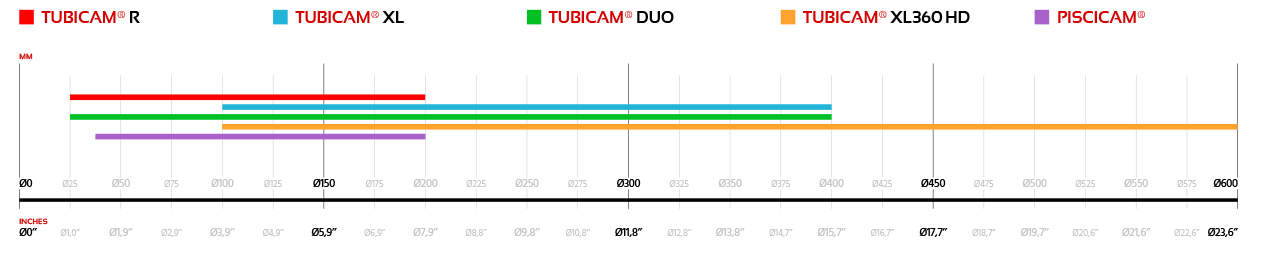

Découvrez la gamme Tubicam® HD — quelle caméra vous faut-il ?

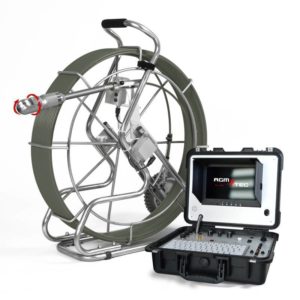

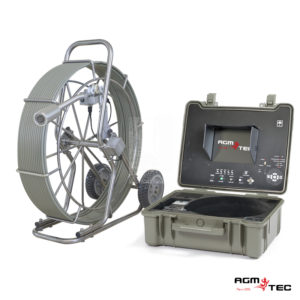

Caractéristique	Tubicam® R14 HD	Tubicam® R23 HD	Tubicam® R XL 40 HD	Tubicam® Mini Rotative V2	Tubicam® XL 360 HAD
Utilisation	Ø20 à 70 mm	Ø30 à 200 mm	Ø50 à 400 mm	Ø40 à 200 mm	Ø60 à 800 mm
Diamètre tête	Ø 14 mm	Ø 23 mm	Ø 40 mm	Ø 33 mm	Ø 50 mm
Coudes à 90°	Min. Ø30 mm	Min. Ø50 mm	Min. Ø100 mm	Min. Ø80 mm	Min. Ø120 mm
Fil d'eau	Non	Oui*	Oui	Non	Non
Sonde 512 Hz	Oui*	Oui*	Oui	Oui	Oui
IP68	2 bars (10 m)	2 bars (10 m)	2 bars (10 m)	2 bars (10 m)	10 bars (90 m)
Longueur jonc	20 m ou 30 m*	30 m ou 40 m*	60 m ou 120 m*	40 m	60 m ou 120 m*
Diamètre jonc	Ø 4,5 mm	Ø 5,2 mm	Ø 9 mm	Ø 7 mm	Ø 9 mm
Batterie	6 heures	6 heures	6 heures	3 h 30	7 heures
Tête rotative	—	—	—	Oui	Oui
Odomètre	Oui*	Oui*	Oui	Oui	Oui

* en option — Comparatif gamme Tubicam® HD — Expertise AGM TEC Bessières (31)
