AX600 — Robot d’inspection de canalisation motorisé

Caméra d'inspection motorisée 600 AX

Il est primordial d'assurer fréquemment l'inspection des réseaux, car la dégradation de ces derniers engendre des coûts financiers extrêmement importants. La caméra d'inspection motorisée 600 AX ITV permet d'établir un diagnostic complet des réseaux compris entre Ø 250 et Ø 1200 mm sur 150 mètres de longueur.

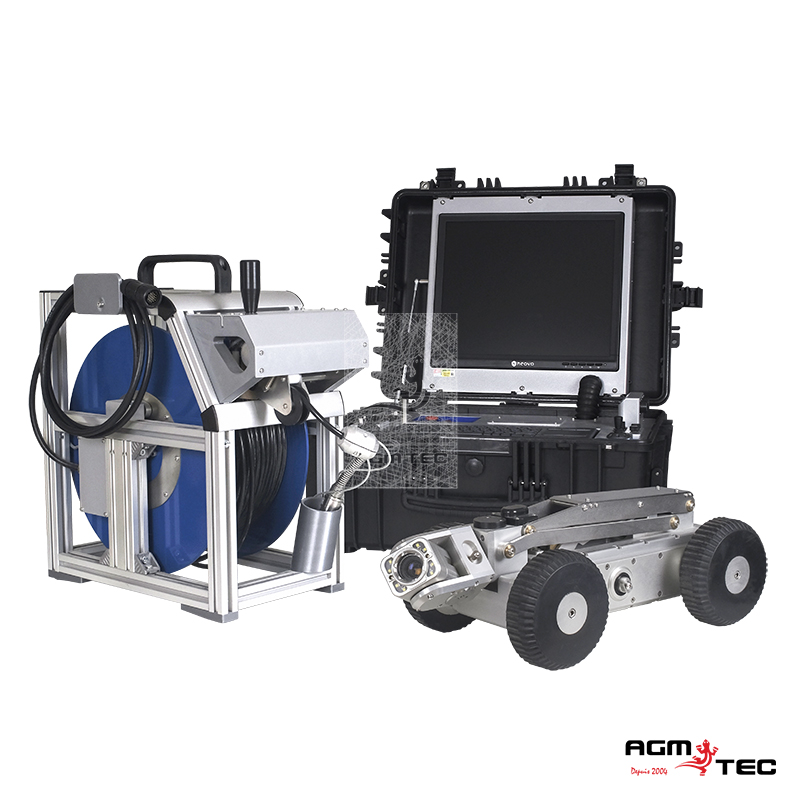

La caméra d'inspection motorisée 600 AX ITV est composée de trois éléments principaux : la régie vidéo avec logiciel de rapport intégré, le robot d'inspection motorisé 600 AX avec bras pantographe et une caméra rotative PAN 360° et TILT 135°.

Le chariot motorisé d'inspection 600 AX ITV vous permet d'identifier de nombreuses anomalies : assemblage, géométrie, étanchéité, déformations, obstacles ou obstructions, raccordements des branchements.

Pack de base Robot 600 AX — Caractéristiques techniques

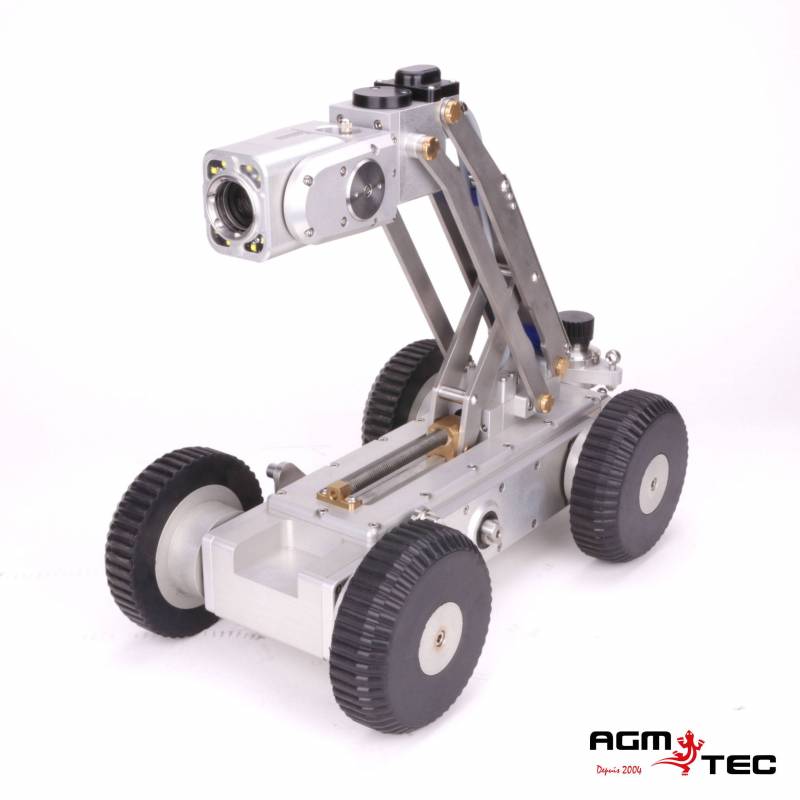

Bras articulé pantographe — Caméra rotative

La tête de caméra motorisée du robot d'inspection de canalisations 600 AX est intégrée au bras pantographe. L'élévation ou l'abaissement de ce dernier est contrôlé depuis la régie. Vous pouvez ainsi analyser avec acuité la partie supérieure de la canalisation jusqu'à 1200 mm. Couplé à la tête de caméra rotative, ces deux éléments vous assurent une vision à la fois panoramique et détaillée de la canalisation.

Zoom optique et digital

Grâce à la puissance du zoom (optique x10 / digital x4) de la caméra d'inspection motorisée 600 AX, vous établissez le diagnostic d'une canalisation sinistrée sans vous engager prématurément dans une intervention.

Le double laser

Le robot d'inspection 600 AX est doté d'un double laser. Par rapport à une échelle donnée, il reporte la distance entre les deux extrémités du laser sur votre fissure, afin de calculer automatiquement les dimensions de l'anomalie constatée.

Le détecteur de pente ultra-sensitif

La sensibilité du capteur du robot 600 AX décèle la moindre irrégularité des canalisations inspectées à 0,1 % près. Cette fonctionnalité permet d'identifier des problèmes de pentes susceptibles de causer des bouchons répétitifs, suite à la mauvaise évacuation des eaux usées.

Le calcul de l'ovalisation

À partir d'une forme géométrique à l'écran, vous calquez celle-ci sur le diamètre et la forme de votre réseau, afin de la faire correspondre point par point.

Compteur métrique et sonde

Notre caméra d'inspection motorisée 600 AX intègre d'office un compteur métrique (affichage digital de la distance parcourue) et une sonde. Couplée à un VLOC ou VSCAN en surface, vous localisez avec rapidité, efficacité et précision la caméra motorisée 600 AX.

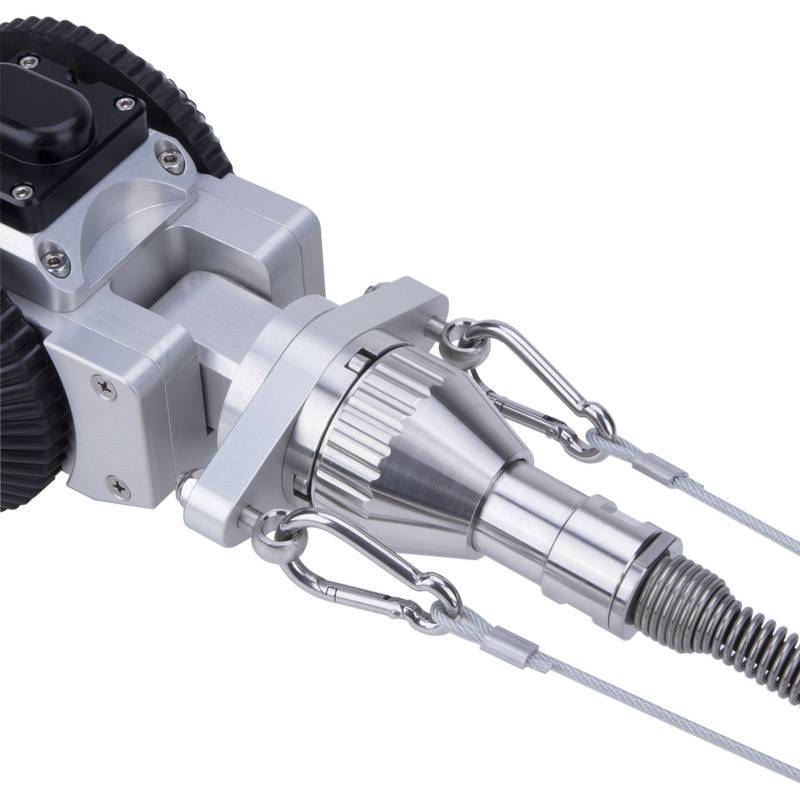

Connecteur sécurisé

Le système de verrouillage de la caméra d'inspection motorisée est manuel et ne nécessite aucun outil. La sécurité est renforcée par deux attaches supplémentaires encadrant le connecteur, et d'un « vertebro » — protection en inox empêchant le câble de frotter contre les parois.

Des roues évolutives

La caméra d'inspection motorisée 600 AX est montée sur 4 roues motrices imposantes, modulables jusqu'à 6 roues. Le choix s'est porté sur un système de roues à vis, moins susceptible d'accumuler les pollutions extérieures que le système à clipser.

Toutes les fonctionnalités décrites ci-dessus sont intégrées au pack de base du robot 600 AX ITV.

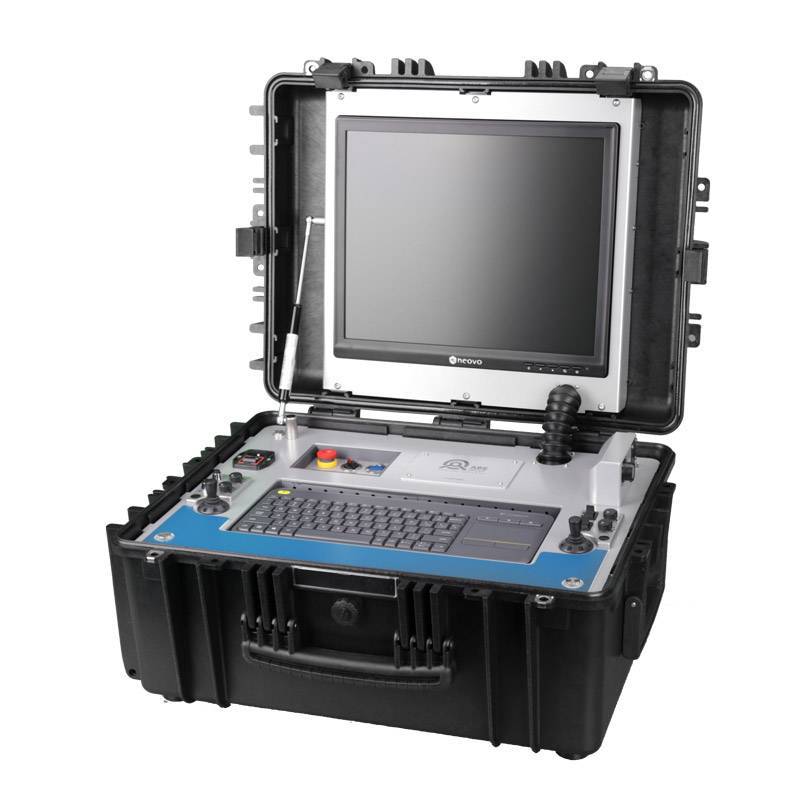

Le robot d'inspection de canalisation 600 AX ITV se dirige depuis la régie audio, photo, vidéo intégrée. La régie permet la prise de photos, l'enregistrement vidéo et l'incrémentation de commentaires grâce au clavier. Le logiciel Molecam intégré permet d'établir un rapport d'inspection complet conforme aux normes de l'assainissement en vigueur.

Caméra d'inspection motorisée 600 AX — Options auxiliaires

Les robots d'inspection sont personnalisables pour répondre à vos contraintes. La caméra d'inspection motorisée 600 AX propose notamment : éclairage additionnel, batterie additionnelle, centreur de câble, caméra de recul, treuil électrique 150 mètres.

Éclairage additionnel

Si vous avez besoin d'un éclairage plus intense pour mieux percevoir les détails de votre canalisation, vous pouvez ajouter cet éclairage additionnel constitué de 3 LEDs blanches.

Le centreur de câble

Le centreur de câble en inox est disponible en option. Élément indispensable lors de la descente du robot 600 AX, il s'ajuste aux dimensions de votre accès et évite que le robot ne se heurte aux parois lors de la manœuvre.

La caméra de recul

La caméra de recul à visée axiale sert à la fin de votre inspection, lorsque vous ramenez le robot en marche arrière sur 200 mètres. Elle permet de vérifier que la voie est dégagée et que le robot est bien centré dans la canalisation.

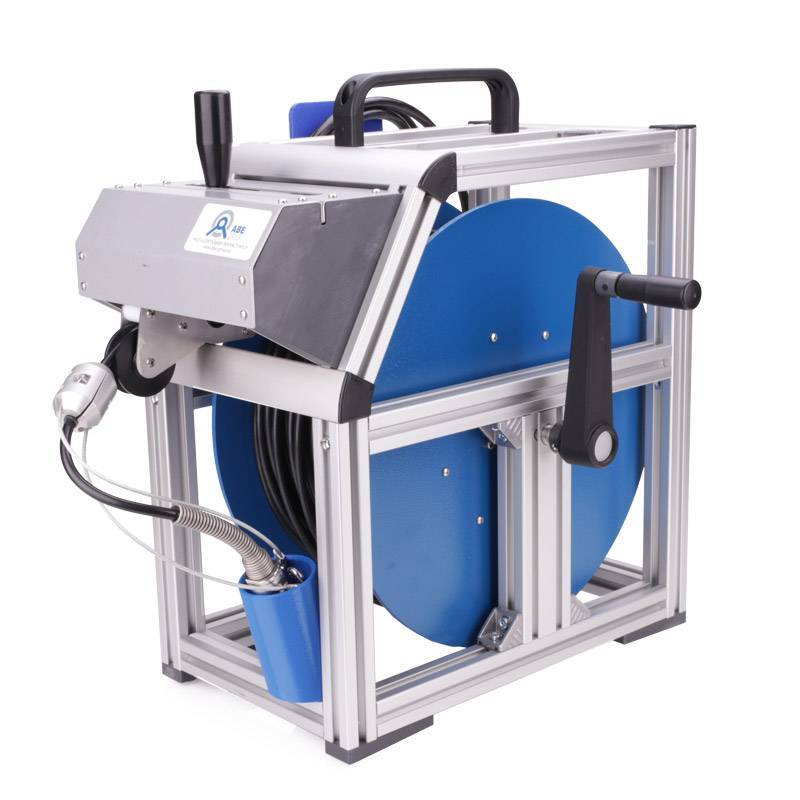

Le treuil électrique 150 mètres

La caméra d'inspection motorisée 600 AX est livrée (pack de base) avec un treuil électrique de 150 mètres, pour une meilleure rapidité d'exécution et plus de confort.

Pour des canalisations de diamètre plus réduit (Ø 150 à 400 mm), AGM-TEC propose également le robot caméra 300 AX.

Entre professionnels

Découvrez également notre gamme de caméra endoscope disponible sur ce même site.

N'hésitez pas à contacter nos techniciens pour en savoir plus ou organiser une démonstration en showroom à Bessières.
