La recherche de fuite non destructive consiste à localiser l'origine d'une infiltration sans démonter ni démolir : on injecte un traceur — fumée, eau colorée ou gaz — et on observe par où il ressort. Le générateur de fumée est l'appareil le plus utilisé sur toiture-terrasse, en réseau d'assainissement et en conduit de ventilation. Ce guide explique le principe, le matériel à prévoir et les critères pour choisir un fournisseur de matériel de recherche de fuite non destructive. AGM TEC, fabricant français de matériel d'inspection basé à Bessières (31), détaille ici les points de vigilance.
Qu'appelle-t-on recherche de fuite non destructive ?
Une recherche de fuite non destructive localise un défaut d'étanchéité sans arracher la membrane, casser la dalle ni ouvrir une tranchée. La méthode repose sur un traceur : on met l'ouvrage en légère pression avec de la fumée, de l'eau colorée ou un gaz, puis on regarde où le traceur s'échappe. Le point de sortie visible guide vers le point d'entrée réel.
Sur une toiture-terrasse, la méthode destructive classique consiste à sonder la membrane par plaques successives. Elle reste parfois nécessaire, mais elle est longue et coûteuse. La fumée permet d'abord de circonscrire la zone : relevés d'étanchéité, émergences, joints de dilatation, traversées de gaines.
La méthode s'adresse à des intervenants différents : plombier qui cherche une infiltration en gaine technique, syndic qui doit justifier une intervention, collectivité qui gère un patrimoine bâti, bureau d'études ou entreprise d'étanchéité. Le choix du fournisseur de matériel conditionne la qualité du diagnostic.
- Objectif : localiser avant de réparer, pas remplacer la réparation.
- Traceur : fumée dense, eau colorée ou gaz selon le support.
- Supports courants : toiture-terrasse, réseau d'assainissement, conduit de ventilation.
Le générateur de fumée : principe et mise en œuvre

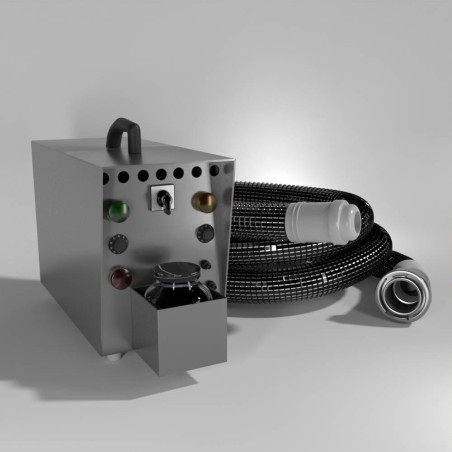

Le générateur de fumée produit une fumée blanche et dense à partir d'un liquide fumigène. Il est relié à l'ouvrage à contrôler par un raccord adapté : raccord toit-terrasse pour une membrane ou un relevé, raccord hélice pour un conduit souple ou un réseau. L'opérateur injecte, laisse monter la pression doucement, puis observe les sorties de fumée.
La lecture du résultat demande de la méthode. On marque chaque point de sortie observé, on note le support et l'orientation du vent, puis on remonte le cheminement par déduction. Sur un toit-terrasse, un point de sortie peut être éloigné du défaut d'entrée. Une seconde injection après réparation sert de contrôle.
L'appareil fonctionne avec un consommable : le liquide fumigène. Son volume, sa consommation à l'heure et le temps de montée en régime doivent être connus avant d'acheter, car ils déterminent le nombre de contrôles possibles par bidon.
Vidéo : le générateur de fumée en fonctionnement, avec injection de fumée pour le contrôle d'étanchéité. Elle montre concrètement le rendu de la fumée et la façon dont elle révèle les points de passage.
Ce que le fournisseur doit livrer avec le générateur
Un générateur seul ne permet pas de travailler. L'appareil doit être livré avec les raccords correspondant à vos supports réels et avec l'accès au consommable. Un revendeur qui ne connaît pas le terrain livre l'appareil sans le raccord dont vous avez besoin, et le chantier attend une pièce.
Le liquide fumigène fait partie du matériel à commander en même temps que la machine. Prévoyez un stock tampon : un diagnostic de toiture-terrasse peut demander plusieurs injections, et une intervention chez un client ne se reprogramme pas toujours facilement.
Demandez aussi la notice d'utilisation en français, la disponibilité des pièces d'usure et la possibilité d'échanger avec un technicien. Ces trois points séparent un fournisseur de matériel de recherche de fuite non destructive d'un simple catalogue en ligne.
- L'appareil et son bloc d'alimentation ou son raccordement.
- Les raccords adaptés : toit-terrasse, hélice pour conduit.
- Le liquide fumigène et son conditionnement.
- La notice en français et les pièces d'usure disponibles.
- Un interlocuteur technique joignable pour le diagnostic.
Comment choisir son fournisseur de matériel de recherche de fuite ?
Les appareils se ressemblent sur une fiche produit. Ce qui diffère, c'est l'accompagnement et la cohérence de la gamme avec vos métiers. Un fournisseur qui vend aussi des caméras d'inspection de canalisations comprend vos contraintes de chantier : accès difficiles, réseaux enterrés, conduits de faible section.
Vérifiez la disponibilité réelle des accessoires. Un raccord annoncé mais jamais en stock bloque une intervention. Demandez un délai indicatif d'approvisionnement sur le consommable, pas seulement sur la machine.
Interrogez le SAV : réparation en France ou retour à l'étranger, immobilisation estimée, disponibilité des pièces. Sur du matériel utilisé en urgence après sinistre, ces réponses comptent plus que la fiche technique. Le prix reste un critère, mais il se juge sur le coût d'un diagnostic complet, consommable inclus.
- Gamme cohérente avec votre métier : étanchéité, assainissement, ventilation.
- Accessoires et consommables réellement disponibles.
- SAV et pièces d'usure identifiés, avec un délai annoncé.
- Notice, formation ou accompagnement à la prise en main.
- Devis clair incluant raccords et liquide fumigène.
- Fabricant ou distributeur identifiable, joignable, basé en France.
Limites de la méthode et précautions d'usage
La fumée ne règle pas tous les cas. Elle révèle les fuites qui débouchent à l'air libre. Un défaut qui reste enfermé entre deux membranes, ou une infiltration qui passe uniquement sous mise en charge d'eau, ne se verra pas. Le diagnostic doit alors être complété par un contrôle à l'eau ou par une inspection caméra.
Sur un réseau d'assainissement, la fumée peut ressortir par une descente d'eau pluviale non raccordée. Attention à ne pas conclure trop vite : le point de sortie n'est pas toujours le défaut. Le relevé des points observés, avec photos, reste indispensable pour étayer le compte rendu.
Enfin, respectez les précautions du fabricant : ventilation des locaux, absence d'occupants pendant l'injection, usage du liquide fumigène prévu pour l'appareil. Selon le diagnostic, la réparation relève ensuite d'un devis d'entreprise d'étanchéité.
| Application | Ce que la fumée met en évidence | Limite à connaître |
|---|---|---|
| Toiture-terrasse | Sorties de fumée sur relevés, émergences, joints | Défaut non débouchant à l'air libre |
| Réseau d'assainissement | Raccordements et percements non conformes | Confusion possible avec une évacuation pluviale |
| Conduit de ventilation | Défauts visibles depuis les bouches ou les accès | Sections faibles et longueurs importantes |
